Fox - O - Ring :[ Eerste vos in zijn huisje]

Zo zullen de vosjes eruit komen te zien .

Fox - O - Ring [Metingen]

Hierbij enkele metingen:

Voeding : 2 AAA batterijen met 2.75 V  nog aanwezig

Eerste foto:

Gemeten op het knooppunt van de 100µH en  JFET drain en de 1 n condensator .De sinus is hier al aanwezig tezamen met een DC spanning . Let op : als je dit meet zonder de aankoppeling van de ringkern zal dit er geheel anders uitzien , namelijk impulsvormige spanning.

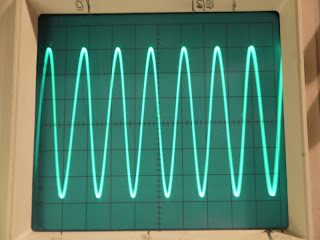

Tweede foto :

Gemeten op de antenne-aansluiting en op maximum afgeregeld . De piek tot piek spanning is hier 12Vpp.


Derde foto:

Mijn SA in werking ( moet nog veel leren). Wat jer er wel uit kunt halen is de spectrale reinheid . De tweede harmonische is hier 48 dB down , toch niet mis voor één enkele ringkern.De derde was niet meer terug te vinden in de ruis.

Fox - O - Ring [testen]

De stapel printjes zijn ontwikkeld en er is nog een reset toegevoegd.. De ontkoppelde sourceweerstand is nu ook weg van de print.De eilandjes zijn vierkant geworden en de ruimte tussen de sporen en het massavlak is ook groter geworden .Ondertussen zijn ook alle onderdelen ter beschikking. Ik heb al één definitief printje af.Ik moet morgen nog om mijn batterijhoudertjes bij Rinus en dan kan alles samengebouwd worden .
Hierbij nog een printje van de code zoals die te zien is als je Speclab van Wolf erop los laat .
U ziet duidelijk de M de O en de vijf  strepen die dus vos 10 voorstelt.Op het einde nog de lange streep.
